Technische Informationen

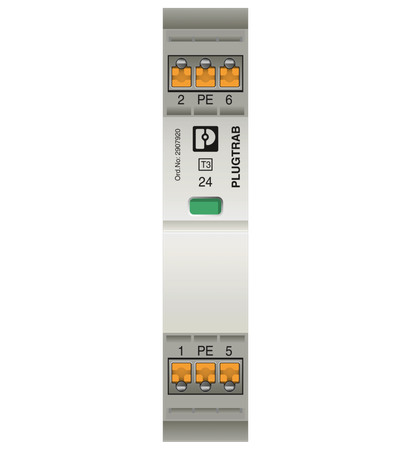

Überspannungsableiter Typ 3, 24V AC/DC
für Grenzwert- und Signalgeberlinien zur Montage auf DIN-Schiene
Typ 3 Schutzmodul incl. Basiselement
Optisches Defektsignal im Stecker und potentialfreier Meldekontakt im Basiselement
Mit der Montage des Basiselementes wird gleichzeitig ein elektrisch leitender Kontakt zwischen der Tragschiene (Erde) und dem Bezugspotential der Schutzschaltung hergestellt
Mechanische Kodierung von Stecker und Basiselement nach Schaltungsart und Nennspannung
Schutzstecker mit Kodierstift und Gegenprofil für Basiselement
Basiselement selbstkodierend beim ersten Stecken eines Schutzsteckers
Technische Daten:
Nennspannung UN: 24 V AC / DC
Höchste Dauerspannung UC: 34 V AC
Nennableitstossstrom In (8/20)µs: 1 kA
Max. Ableitstrom Imax (8/20)µs: 4 kA
Schutzpegel:
L-N : <=0,2 kV
N-PE : <=0,6 kV
L-PE : <=0,6 kV
Baubreite: 17,5 mm (1TE)
