Technische Informationen

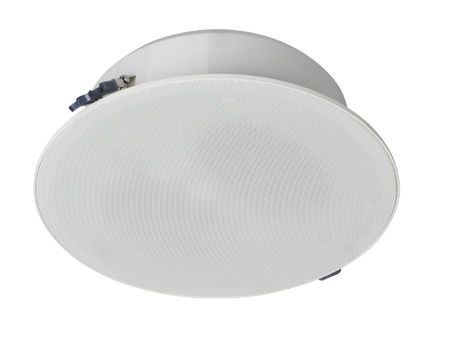

Deckeneinbau-Lautsprecher CM-AB-D-F 6-200 EN54

Modern und rahmenlose Design-Variante; für sehr dünne Decken geeignet
A/B-Deckeneinbau-Lautsprecher; Höchste Ausfallsicherheit; mit Metall-Feuertopf
EN 54-24; 1438-CPR-0642

Der CM-AB-D-F 6-200 EN54 ist mit zwei voneinander unabhängigen Lautsprechern und 100-Volt-Ausgangsübertragern konstruiert und ermöglicht die kostengünstige Versorgung über zwei getrennte (A/B-) Leitungen. Bei Ausfall einer Leitung wird durch die Lautsprecher-Redundanz der Bereich weiterhin dauerhaft beschallt. Bei jeder Installations-Position ist sowohl die A- als auch die B-Linie vorhanden und vermeidet damit eine Ausfallsituation.
Mit 2× 6 W Leistung und drei Leistungsanpassungen bietet das System flexible Einsatzmöglichkeiten. Die kunststoffbeschichtete Metallkonstruktion in RAL 9016 mit Lochgitter sorgt für hohe Robustheit, während die Feuchtigkeitsimprägnierung des Lautsprechers sowie die Schutzklasse IP21C zusätzlichen Schutz vor Umwelteinflüssen bieten.
Für eine schnelle Installation ist der Lautsprecher mit einer WAGO-221-Anschlussklemme ausgestattet. Die Montage gelingt dank Federschnappverschluss besonders einfach, wobei Schutzkappen an den Federenden Vibrationen minimieren. Die Kabelzuführung erfolgt sauber und sicher über eine Gummidurchführung im Feuertopf.

Technische Daten
Nennbelastbarkeit: 2x 6/3 /1.5 W
Impedanz (100V): 2x 1667/3333 / 6667 ohm
Chassis ø: 100 mm

Übertragungsbereich: 90 ~ 17.000 Hz (single); 100 ~ 19.500 Hz (double)
Frequenzgang: 80 ~ 20.000 Hz (single); 90 ~ 20.500 Hz (double)
Schalldruckpegel 1W/1m, peak: 89,5 dB (single); 92,3 (double)
Schalldruckpegel 1W/4m, peak: 77,5 dB (single); 80,3 dB (double)
Schalldruckpegel Pmax/4m, peak: 85,0 dB (single); 88,0 dB (double)
Schalldruckpegel IEC268-5, 1W/1m: 86,0 dB; 90,0 dB (double)
Schalldruckpegel IEC268-5, Pmax/1m: 92,6 (single); 98,3 (double)
Schalldruckpegel EN54-24, Pmax/4m: 80,6 dB (single); 86,3 dB (double)
Empfindlichkeit EN54-24, 1W/1m: 85,0 dB (single); 87,7 dB (double)
Empfindlichkeit EN54-24, 1W/4m: 73,0 dB (single); 75,7 dB (double)
Öffnungswinkel -6dB, 500Hz: 180° (h) s/d; 180° (v) s/d
Öffnungswinkel -6dB, 1KHz: 180° (h) single; 180° (v) s/d
Öffnungswinkel -6dB, 2KHz: 180° (h)(v) single; 84° (h) 187° (v) double
Öffnungswinkel -6dB, 4KHz: 134° (h) 98° (v) single; 41° (h) 97° (v) double

Temperaturfestigkeit: -10 / +55 °C
Maße: 265x85 mm
Typ A/B: A
Gehäuse: Metall
Farbe: RAL 9016
Befestigung: Federschnappverschluss
Zertifizierungsnummer: 1438-CPR-0642
