Technische Informationen

ABT-WMC - NEU! Abgesetztes Bedien- und Steuergerät für NSC MultiVES Systeme

EIGENSCHAFTEN
Intuitive und einfache Bedienung!
4,3” LCD-Touchscreen für schnelles und übersichtliches Einstellen und Ändern der Lautstärke
Bluetooth 5.0
XLR-Eingang mit 9-V-Phantomspeisung
Unsymmetrischer Audioeingang, (1/8”) Stereo-Klinkenstecker
Stereo-Klinkenbuchsen für Headset/ Audioausgang
Stromversorgung über POE oder lokal 48 VDC

Aufputz oder Unterputz-Montage!
Bitte das Gehäuse separat bestellen.
S11500-01 / S11500-02

BESCHREIBUNG
Für eine intuitive und einfachere Bedienung wurde das WMC mit einem Touchscreen- Display ausgestattet.
Die Navigation im Menü und das Ändern von Einstellungen ist sowohl über die Bedientasten neben dem LCD-Display als auch über das Touchscreen-Display mög- lich.
Der an der Wand montierte Controller ist mit einem Bluetooth-Audiomodul ausge- stattet, das eine drahtlose Audioverbindung von bis zu 40 Metern zwischen dem WMC und einer anderen Bluetooth-Quelle wie einem Mobiltelefon ermöglicht. WMC hat 2 lokale Audioeingänge an Bord und 1Audioausgang, der eine weitere Systemerweiterung ermöglicht.
Die Kommunikation mit den Steuergeräten erfolgt über Ethernet 10/100BASE -TX, 1 LAN-Anschluss.
Der WMC Controller ermöglicht über ein Touchscreen- Farbdisplay die bequeme und schnelle Auswahl der Audioquelle, die Lautstärkeregelung der Audioeingänge und das Senden an ausge- wählte Zonen im System.

Technische Daten
Stromversorgung: über PoE (RJ45) oder durch zusätzliche Eingangsstromversorgung 48V / 15W DC Stecker 5,5 / 2,1 mm
LCD: LCD, Auflösung 272 × 480, 4,3”-Resistiv-Touchscreen
Anzahl der Audioausgänge: 1 Kanal Audio (Kopfhörer)
Anzahl der Audioeingänge: 3 Kanäle (Bluetooth, 3,5mm Klinke, XLR)
Bluetooth-Audio-Verbindung: Bluetooth 5.0, PIN-Code Bluetooth-Sicherheit, Konnektivität bis zu 40 Meter
Netzwerk: Einzelne 100 Mbit/s
Art der Eingabe: single-ended, 3 × bgm
Frequenzgang: 50 Hz ... 18 kHz (@3dB)
ADC-Auflösung: 32 bit
Häufigkeit der Probenahme: 48 kHz
Anschluss: 1 × Miniklinke 3,5 mm; 1 × XLR
Eingang, Anschlussart: symmetrische Eingänge, XLR
Grad des Schutzes: IP 30
Betriebstemperatur: -5°C bis 40°C
Feuchtigkeit im Betrieb: 15% bis 80%
Lagertemperatur: -20°C to 70°C
Feuchtigkeit bei der Lagerung: 5% bis 95%
Abmessungen: 194 (B) × 108 (H) × 50 (T) mm
Gewicht: 1,4 kg

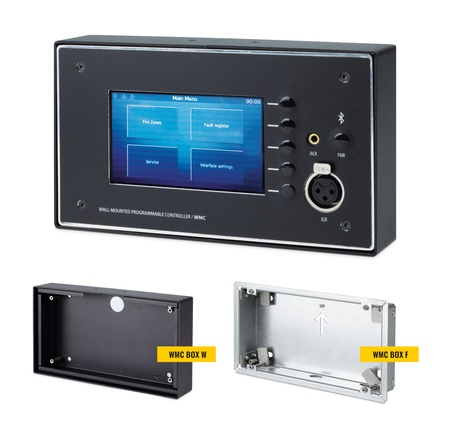

Gehäuse: WMC BOX W-m Wandaufbaugehäuse, WMC BOX F-m Unterputzgehäuse
